【型號推薦：TH-S8，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】溶解氧傳感器主要作用—監測進水、曝氣池等溶解氧濃度，確保出水達標排放熒光法溶解氧傳感器是一種基于熒光猝熄原理的高精度水質監測設備，通過檢測熒光物質與氧分子相互作用導致的熒光強度變化來計算溶解氧濃度，同時可集成溫度傳感元件實現水溫同步監測。熒光物質激發傳感器內部有能發射特定波長藍光的發光二極管，當藍光照射到傳感器頂端覆蓋的熒光物質上時，熒光物質吸收藍光能量而被激發，進而發出紅色熒光。氧分子猝熄效應氧分子具有吸引熒光物質能量的特性。水中溶解的氧分子濃度不同，從熒光物質中帶走的能量也不同。氧分子濃度越高，帶走的能量越多，熒光物質發出的紅光強度就越低，且從激發到發出紅光的時間也越短，即熒光猝熄程度與氧分子濃度成反比。濃度計算傳感器通過光電探測器測量激發紅光與參比光的相位差，該相位差與氧分子濃度存在對應關系。將測量得到的相位差與內部預先標定的值進行對比，經過一系列計算，就可以得出氧分子的濃度。最后再經過線性化和溫度補償?shù)忍幚?，輸出最終準確的溶解氧濃度值。

一．工作原理

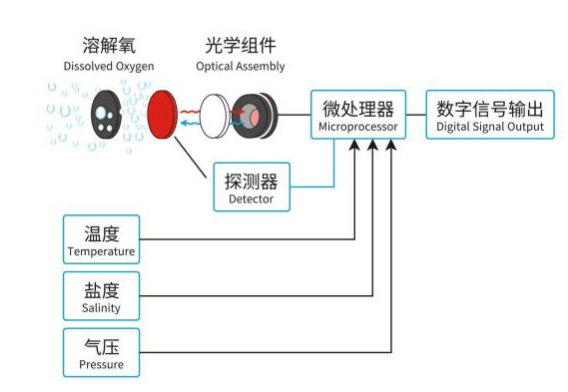

熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝滅原理設計而成。當激發光照射在熒光膜頭表面的熒光物質上，熒光物質受到激發，發出熒光，熒光的熄滅時間受熒光膜頭表面氧分子濃度的影響?？梢酝ㄟ^(guò)檢測熒光的發光壽命，從而計算出氧分子的濃度，經過溫度、氣壓以及鹽度補償輸出最終值。

二．技術參數

三．尺寸/安裝

1.尺寸圖

2.接線圖

線纜為4芯屏蔽線：

紅色線—電源線

藍色線—地線(GND)綠色線—485B

黃色線—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

3.安裝

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失,接線處應做防水處理。

四．維護和保養

1)傳感器外表面：用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。

2)熒光膜頭表面：如果熒光膜頭表面存在污垢，請用清水沖洗或用軟布輕輕擦拭。清潔時注意力度避免造成測量區域劃傷而影響測量精度。

3)測量值過高、過低需清洗螢光膜頭并在測量時攪動膜頭，防止膜頭表面被外物附著。

五．傳感器校準

5.1零點校準

將95mL的水加入5g亞硫酸鈉并攪拌均勻，將傳感器放入該溶液中，待3分鐘數值穩定后，按照通信指令進行零點校準。

5.2斜率校準

將傳感器放在空氣飽和水中，待3分鐘左右數值穩定后進行斜率校準，按照通信指令進行零點校準。

5.3注意事項

避免熒光膜的內表面被陽光或強光照射不要用手及尖銳物體觸摸熒光膜

在使用時避免熒光膜表面附著氣泡
